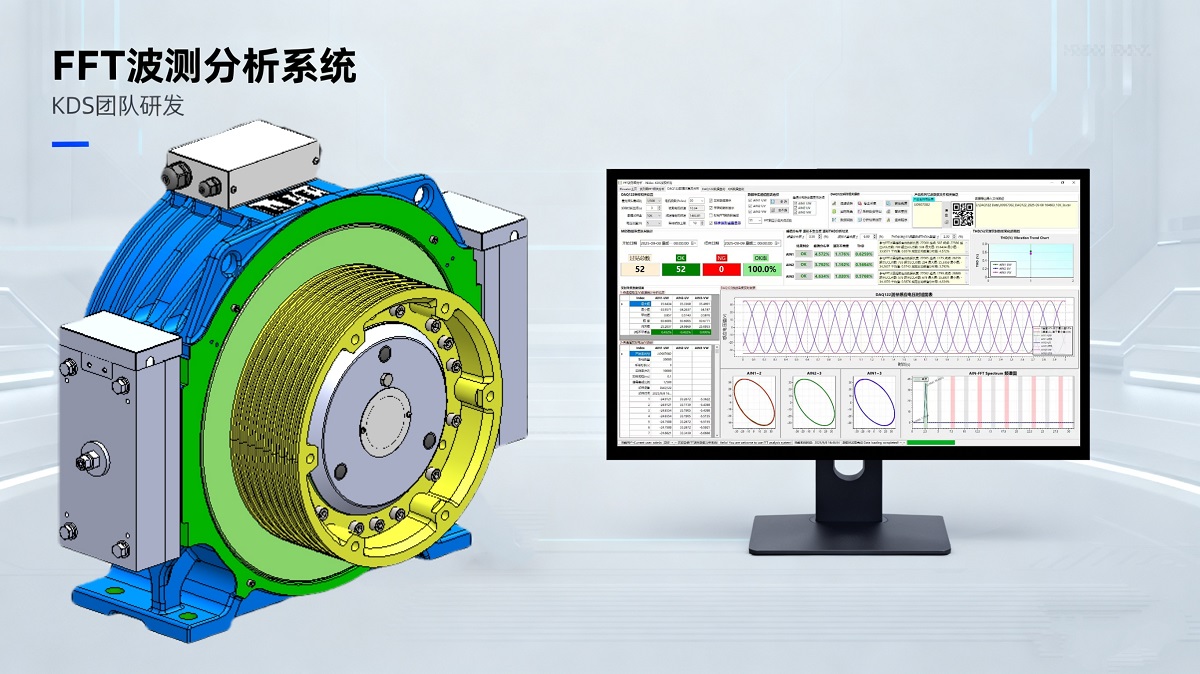

స్వతంత్రంగా అభివృద్ధి చేయబడిన FFT వేవ్‌ఫార్మ్ అనాలిసిస్ సిస్టమ్‌తో పరిశ్రమ పరీక్ష అడ్డంకులను విచ్ఛిన్నం చేయండి

ట్రాక్షన్ మెషిన్ పనితీరు పరీక్ష రంగంలో, సంప్రదాయ పద్ధతుల్లో ప్రధానంగా వైబ్రేషన్ టెస్టింగ్, నాయిస్ టెస్టింగ్ మొదలైనవి ఉంటాయి. అయితే, వోల్టేజ్ వేవ్‌ఫారమ్‌లను ఖచ్చితంగా సంగ్రహించడం మరియు కార్యాచరణ డేటాను విశ్లేషించడం అనేది మోటారు స్థితిని నిర్ధారించడంలో ప్రధాన అంశం. విస్తృతమైన శుద్ధీకరణ తర్వాత, NIDEC ఎలివేటర్ మోటార్ బృందం స్వతంత్రంగా ట్రాక్షన్ మెషీన్ల బ్యాక్ ఎలక్ట్రోమోటివ్ ఫోర్స్ సూత్రం ఆధారంగా ఒక FFT వేవ్‌ఫారమ్ విశ్లేషణ వ్యవస్థను అభివృద్ధి చేసింది - సంక్లిష్టమైన బాహ్య సెన్సార్ల అవసరం లేకుండా, ఇది ట్రాక్షన్ మెషిన్ పరీక్ష కోసం మరింత సమర్థవంతమైన మరియు ఖచ్చితమైన పరిష్కారాన్ని అందించడం ద్వారా సిగ్నల్ మార్పిడి ద్వారా మాత్రమే సైన్ తరంగాలను ఉత్పత్తి చేయగలదు.

రక్షణ యొక్క తప్పు గుర్తింపు రేఖను బలోపేతం చేయడానికి బహుళ అల్గారిథమ్‌లు

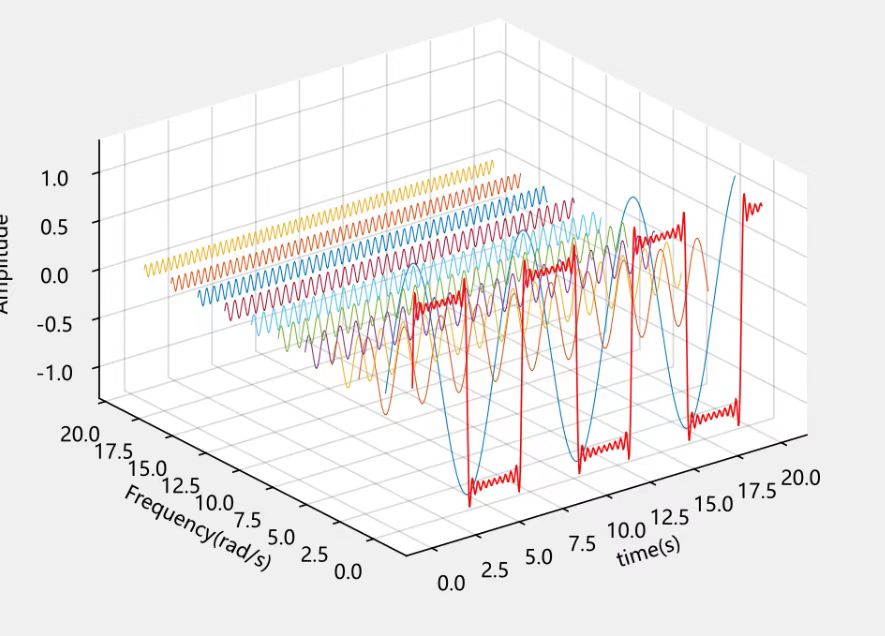

ఫాస్ట్ ఫోరియర్ ట్రాన్స్‌ఫార్మ్ (FFT) అల్గోరిథం, NVH విశ్లేషణ సాధనాల్లో ప్రధానమైనది, లోపాలను గుర్తించడానికి ఒక క్లాసిక్ సాధనం. ఇది మోటార్ ఆపరేషన్ సమయంలో సేకరించిన ప్రేరేపిత ఎలక్ట్రోమోటివ్ ఫోర్స్ యొక్క టైమ్-డొమైన్ సిగ్నల్‌లను ఫ్రీక్వెన్సీ-డొమైన్ సిగ్నల్‌లుగా ఖచ్చితంగా మార్చగలదు. శాశ్వత మాగ్నెట్ సింక్రోనస్ మోటార్‌ల యొక్క వాస్తవ ఆపరేషన్‌లో, తప్పుగా అమర్చడం, రివర్స్ పేస్ట్ చేయడం మరియు శాశ్వత అయస్కాంతాల ఆఫ్‌సెట్ అతికించడం వంటి లోపాలు ప్రేరేపిత ఎలక్ట్రోమోటివ్ ఫోర్స్‌లో సూక్ష్మమైన మార్పులలో ప్రతిబింబిస్తాయి, ఇవి నిర్దిష్ట పౌనఃపున్యాల వద్ద అసాధారణ సంకేతాలను ఉత్పత్తి చేస్తాయి. దాని శక్తివంతమైన సిగ్నల్ విశ్లేషణ సామర్థ్యంతో, FFT అల్గోరిథం ఈ సూక్ష్మ మార్పులను తీవ్రంగా సంగ్రహించగలదు మరియు తప్పు నిర్ధారణకు ముఖ్యమైన ఆధారాలను అందిస్తుంది.

NIDEC ఎలివేటర్ మోటార్ టెస్టింగ్ సొల్యూషన్ యొక్క డ్యూయల్ కోర్స్

హార్డ్‌వేర్ కోర్: హై-స్యాంప్లింగ్-రేట్ డేటా అక్విజిషన్ కార్డ్

సిగ్నల్ "వక్రీకరణ"ను నివారించడానికి, మేము అధిక-నమూనా-రేటు మరియు అధిక-రిజల్యూషన్ డేటా సేకరణ కార్డ్‌లను హార్డ్‌వేర్ పునాదిగా ఎంచుకుంటాము. ఇది మోటారు ఆపరేషన్ సమయంలో బ్యాక్ ఎలక్ట్రోమోటివ్ ఫోర్స్ యొక్క చిన్న వోల్టేజ్ మార్పులను నిజ-సమయంలో సంగ్రహించగలదు, అనలాగ్ సిగ్నల్‌లను ఖచ్చితమైన డిజిటల్ సిగ్నల్‌లుగా మార్చగలదు మరియు తదుపరి విశ్లేషణ కోసం "అధిక-నాణ్యత ముడి డేటా"ను అందిస్తుంది.

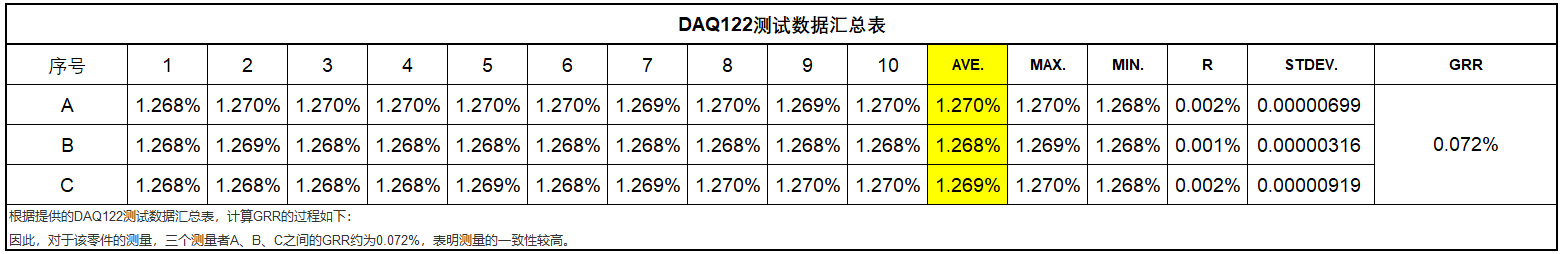

ఎంచుకున్న డేటా సేకరణ కార్డ్ అవసరాలకు అనుగుణంగా ఉందని నిర్ధారించుకోవడానికి, ME బృందం దీనిని పరీక్షించింది. ఎంచుకున్న డేటా సేకరణ కార్డ్ అద్భుతమైన స్థిరత్వాన్ని కలిగి ఉందని విశ్లేషణ చూపిస్తుంది, A, B మరియు C అనే మూడు కొలతలలో GRR సుమారు 0.072%.

సాఫ్ట్‌వేర్ కోర్: స్వతంత్రంగా అభివృద్ధి చేయబడిన FFT వేవ్‌ఫార్మ్ అనాలిసిస్ సిస్టమ్

ఈ సిస్టమ్ యొక్క ప్రధాన ప్రయోజనం "ప్రొఫెషనల్ డేటా"ని "కనిపించే, విశ్లేషించదగిన మరియు ఉపయోగించగల" పరీక్ష ఫలితాలుగా మార్చడం. దీని మూడు ప్రధాన విధులు టైమ్ డొమైన్ నుండి ఫ్రీక్వెన్సీ డొమైన్ వరకు పూర్తి డైమెన్షనల్ విశ్లేషణను కవర్ చేస్తాయి:

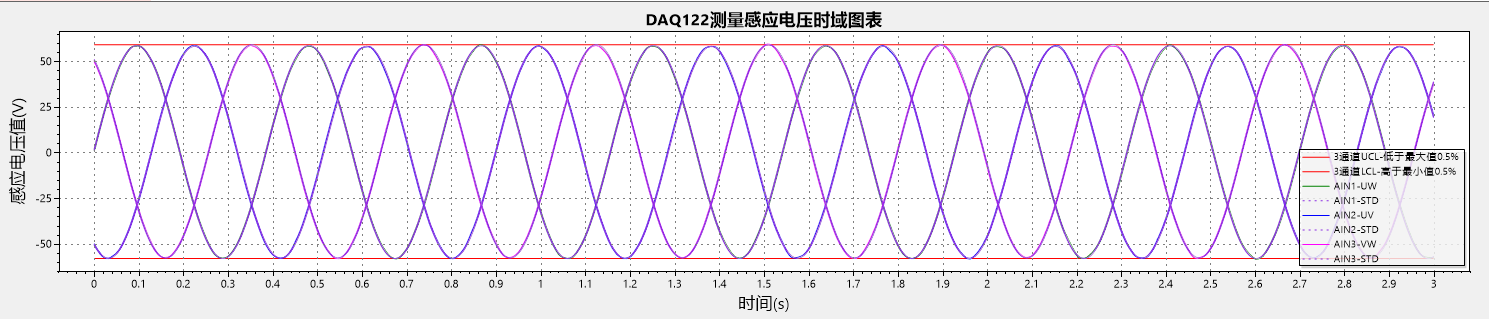

• ప్రేరేపిత వోల్టేజ్ టైమ్-డొమైన్ చార్ట్: రియల్-టైమ్ కాలక్రమేణా వోల్టేజ్ సిగ్నల్‌ల మార్పు వక్రతను ప్రదర్శిస్తుంది, వోల్టేజ్ హెచ్చుతగ్గులు మరియు గరిష్ట సంఘటన నోడ్‌లను అకారణంగా చూపుతుంది, తక్షణ సిగ్నల్ మార్పులను ఒక చూపులో స్పష్టంగా చేస్తుంది;

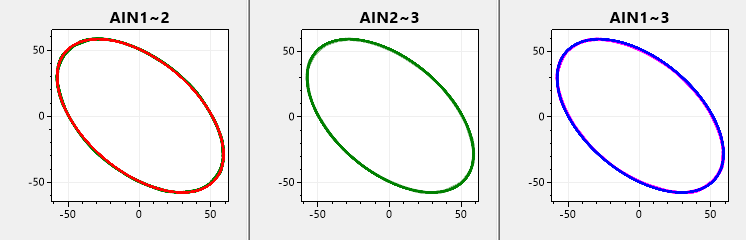

• లిస్సాజౌస్ ఫిగర్ అనాలిసిస్: వివిధ సిగ్నల్స్ యొక్క ఫేజ్ రిలేషన్‌షిప్ ద్వారా లిస్సాజౌస్ ఫిగర్‌లను ఉత్పత్తి చేస్తుంది, ట్రాక్షన్ మెషీన్ యొక్క కార్యాచరణ స్థిరత్వాన్ని త్వరగా నిర్ధారిస్తుంది మరియు ఒక చూపులో అసాధారణ దశ విచలనాలను గుర్తిస్తుంది;

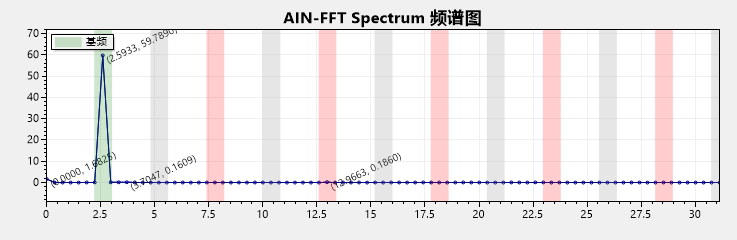

• లోతైన స్పెక్ట్రమ్ విశ్లేషణ: టైమ్-డొమైన్ సిగ్నల్‌లను ఫ్రీక్వెన్సీ-డొమైన్ డేటాగా మారుస్తుంది, ప్రతి ఫ్రీక్వెన్సీ భాగం యొక్క నిష్పత్తిని స్పష్టంగా చూపిస్తుంది మరియు హార్మోనిక్ జోక్యం వంటి సంభావ్య సమస్యలను సులభంగా గుర్తిస్తుంది.

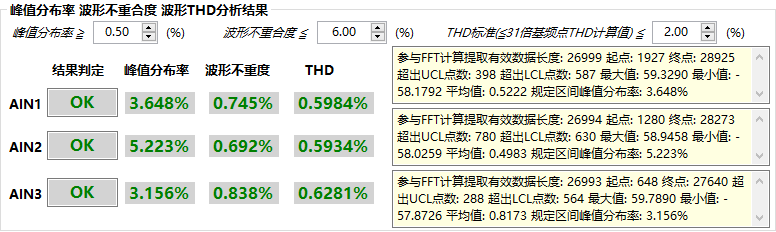

"డేటాను వీక్షించడం" కంటే, సిస్టమ్ "ఫలితాలను అందించడం"పై ఎక్కువ దృష్టి పెడుతుంది. మూడు కీలక పరీక్ష సూచికలు ట్రాక్షన్ మెషిన్ పనితీరును రక్షిస్తాయి:

1. పీక్ డిస్ట్రిబ్యూషన్ రేట్: వోల్టేజ్ పీక్‌ల పంపిణీని గణిస్తుంది, శిఖరాలు సహేతుకమైన పరిధిలో ఉన్నాయో లేదో నిర్ధారిస్తుంది మరియు అసాధారణ శిఖరాల వల్ల మోటార్ నష్టాన్ని నివారిస్తుంది;

2. వేవ్‌ఫార్మ్ నాన్-యాదృచ్చిక డిగ్రీ: వాస్తవ తరంగ రూపం మరియు ప్రామాణిక సైన్ వేవ్ మధ్య వ్యత్యాసాన్ని సరిపోల్చడం, తరంగ రూప వక్రీకరణను లెక్కించడం మరియు మోటారు కమీషన్ కోసం ఖచ్చితమైన ఆధారాన్ని అందిస్తుంది;

3. వేవ్‌ఫార్మ్ THD విశ్లేషణ: మొత్తం హార్మోనిక్ వక్రీకరణను గణిస్తుంది, వోల్టేజ్ తరంగ రూపాలపై హార్మోనిక్స్ ప్రభావాన్ని అకారణంగా ప్రతిబింబిస్తుంది మరియు ట్రాక్షన్ మెషీన్‌ల ఉత్పత్తి నాణ్యతను ఆప్టిమైజ్ చేయడంలో సహాయపడుతుంది.

అచీవ్మెంట్ డిస్ప్లే

స్వతంత్రంగా అభివృద్ధి చేయబడిన FFT వేవ్‌ఫార్మ్ అనాలిసిస్ సిస్టమ్ ద్వారా, మోటారు NVH పనితీరు యొక్క బహుళ-డైమెన్షనల్ పరీక్ష నిర్వహించబడింది, ఉత్పత్తి నాణ్యత సమస్యలను గణనీయంగా తగ్గిస్తుంది మరియు డెలివరీకి ముందు మోటార్ నాణ్యతను నిర్ధారిస్తుంది. డిసెంబర్ 2024 నుండి ఇప్పటి వరకు, దాదాపు పదివేల మోటార్లు పరీక్షించబడ్డాయి, పరీక్షించిన మోటార్‌ల మొదటి-పాస్ దిగుబడి 99.5% పైన నిర్వహించబడింది. ఈ డేటా యొక్క సేకరణ మరియు విశ్లేషణ NIDEC ఎలివేటర్ మోటార్ నాణ్యత యొక్క విశ్వసనీయతను మరియు ఈ మోటార్ FFT పనితీరు పరీక్ష సాఫ్ట్‌వేర్‌ను అభివృద్ధి చేయడం యొక్క ప్రాముఖ్యతను పూర్తిగా ప్రదర్శిస్తుంది.

చివరగా, NVH సూత్ర వివరణ, ఆవిష్కరణ పరిచయం, హై-స్పీడ్ డేటా సముపార్జన, బహుళ-డైమెన్షనల్ పారామీటర్ విశ్లేషణ నుండి పూర్తి స్థాయి మాస్ ఉత్పత్తి పరీక్ష వరకు, ఈ FFT వేవ్‌ఫార్మ్ విశ్లేషణ సిస్టమ్ సాంప్రదాయ పరీక్ష యొక్క పరిమితులను విచ్ఛిన్నం చేస్తుంది. మోటారు ఫ్యాక్టరీ నాణ్యత తనిఖీ, రోజువారీ ఆపరేషన్ మరియు నిర్వహణ పర్యవేక్షణ లేదా తప్పు నిర్ధారణ కోసం, ఇది ఎలివేటర్ ట్రాక్షన్ మెషిన్ పరిశ్రమలో మోటారు పనితీరు యొక్క సమర్థవంతమైన, సురక్షితమైన మరియు నమ్మదగిన పరీక్షలో కొత్త మొమెంటం ఇంజెక్ట్ చేయడం ద్వారా వివరణాత్మక మరియు సమగ్రమైన పరీక్ష మద్దతును అందిస్తుంది!
